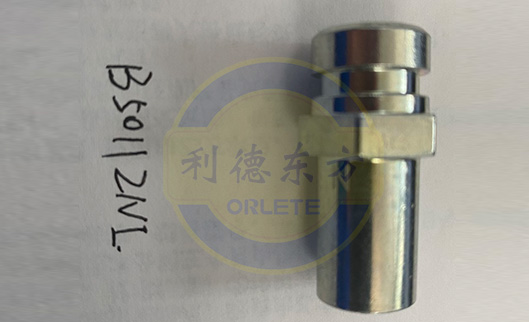

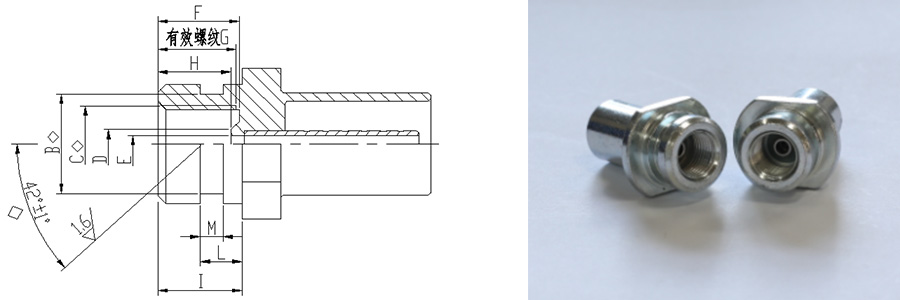

| 符号 | 要求 | 尺寸（mm） | 公差（mm） | |||
| 优选尺寸 | 选用尺寸 | |||||
| B | 由装配卡件尺寸决定 | φ13 | φ12.5 | -0.2～0 | ||
| C | 由对口件尺寸决定 | M10×1-6H | / | |||
| D | 由胶管内径尺寸决定 | φ3.8 | ±0.2 | |||
| E | 由过油量决定 | φ3.2 | ±0.2 | |||
| F | 由对口件尺寸长度决定 | 10 | 11 | -0.5～0 | ||
| G | 由密封要求决定 | >7.5 | / | |||
| H | 由对口件长度决定 | 7.5 | ±0.3 | |||
| I | 由装配要求决定 | 10 | 11 | ±0.2 | ||
| M | 由装配卡件尺寸决定 | 2.5 | 2 | 3 | 3.3 | ±0.2 |
| L | 由装配卡件尺寸决定 | 5.8 | 4.5 | ±0.2 | ||
| 优选结构 | 选用结构 | ||||
| 对边 | 六角 | 对边弧度定位角 | 对边带定位角 | 六角带弧度 | |
| 限位编号X | D | S | DHJ | DJ | SH |
| 形状 |  |
 |
 |
 |
 |
| 尺寸（mm） | S | S | S | S | S |
| 19 | 19 | 9.5 | 19 | 19 | |

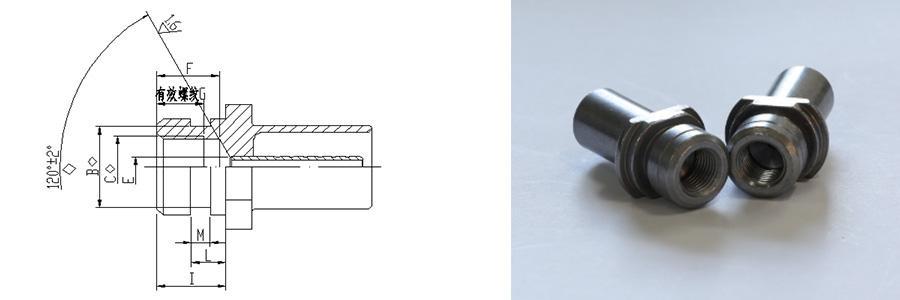

| 符号 | 要求 | 尺寸（mm） | 公差（mm） | |||
| 优选尺寸 | 选用尺寸 | |||||
| B | 由装配卡件尺寸决定 | φ13 | φ12.5 | -0.2～0 | ||
| C | 由对口件尺寸决定 | M10×1-6H | / | |||
| E | 由通过量决定 | φ3 | ±0.2 | |||
| F | 由配合件长度决定 | 10 | 9.5 | -0.5～0 | ||
| G | 由密封要求决定 | >8 | -0.5～0 | |||
| M | 由装配卡件尺寸决定 | 2.5 | 2 | 3 | 3.3 | ±0.2 |
| L | 由装配卡件尺寸决定 | 5.8 | 4.5 | ±0.2 | ||
| I | 由装配卡件尺寸决定 | 11 | 10 | ±0.2 | ||
| 优选结构 | 选用结构 | ||||
| 对边 | 六角 | 对边弧度定位角 | 对边带定位角 | 六角带弧度 | |
| 限位编号X | D | S | DHJ | DJ | SH |
| 形状 | |
|
|
|
|
| 尺寸（mm） | S | S | S | S | S |
| 19 | 19 | 9.5 | 19 | 19 | |

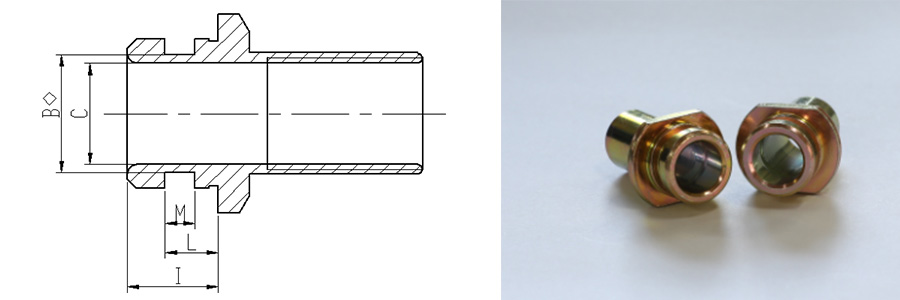

| 符号 | 要求 | 尺寸（mm） | 公差（mm） | |||
| 优选尺寸 | 选用尺寸 | |||||
| B | 根据装配卡件决定 | φ13 | -0.2～0 | |||
| C | 根据胶管外径铆合尺寸决定 | φ11.1 | ±0.1 | |||
| M | 根据装配卡件决定 | 2.5 | 2 | 3 | 3.3 | ±0.2 |
| L | 根据装配卡件决定 | 5.8 | 4.5 | ±0.2 | ||
| I | 根据装配卡件决定 | 10 | 11 | ±0.2 | ||
| 对边 | 对边带定位角 | |
| 限位编号X | D | DJ |
| 形状 |  |
 |
| 尺寸（mm） | S | S |
| 19 | 19 |
| 符号 | 要求 | 尺寸（mm） | 公差（mm） | |
| 优选尺寸 | 选用尺寸 | |||
| A | 根据胶管外径铆合尺寸决定 | φ13.4 | ±0.1 | |
| B | 根据装配支架决定 | φ15 | 0～+0.2 | |
| C | 根据装配螺栓决定 | φ8.5 | 0～+0.5 | |
| L | 根据装配距离决定 | 20 | 19 | ±0.2 |
